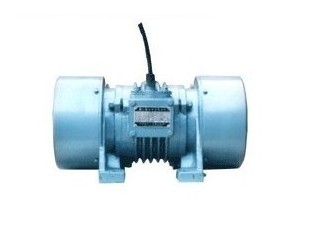

YZDP系列振动电机

产品展示 product

咨询热线

13938768717

联系在线客服

振动电机

您现在所在的位置:　首页　>　振动电机

< >

类　别：振动电机

描　述： YZDP振动电机由特制电机外加激振重块组成,当电机通电旋转时,激振块产生激振力,通过电机底脚或法兰盘传递纵横振动机械特制电机由特制定子线包和转子轴组成,能承受高频振动.卧式振动电机采用四块扇形偏心块作激振块,调节同轴端两块偏心块的夹角,可以从零至大调节振动电机的激振力;立式振动电机,采用两块偏

24小时服务热线
13938768717

在线咨询

联系我们

产品详情

YZDP振动电机由特制电机外加激振重块组成,当电机通电旋转时,激振块产生激振力,通过电机底脚或法兰盘传递纵横振动机械特制电机由特制定子线包和转子轴组成,能承受高频振动.卧式振动电机采用四块扇形偏心块作激振块,调节同轴端两块偏心块的夹角,可以从零至大调节振动电机的激振力;立式振动电机,采用两块偏心块作为激振块,两轴端各一块,上轴端为固定偏心块,下轴端为可调偏心块.在上下偏心块的外侧各装有一组附加块,通过调节附加块的数量,可以分级调节振动电机的激振力。

振动电机通电旋转,带动电机轴两端的偏心块,产生惯性激振力,该力是空间回转力,其幅值为Fm.

Fm=mrω2

m-偏心块质量

r-偏心块质心回转轴心的距离，即偏心距

ω-电机旋转角度频率

ω＝2πn/60

n—振动电机振次

惯性激振力通过振动电机轴承,底脚或法兰,传递给振动机械,就是该振动机械产生的激振力.

技术参数及外形安装尺寸：

型号	激振力（N)	功率（kw)	同步转速（r.p.m)	安装尺寸（mm)				外形尺寸（ mm)							重量（kg)
型号	激振力（N)	功率（kw)	同步转速（r.p.m)	A	B	H	K	AB	BB	G	E	F	HD	L	重量（kg)
YZDP-0.7-2	700	0.075	3000	180	126	80	10	220	150	25	100	55	200	300	16
YZDP-1.5-2	1500	0.15		180	126	80	10	220	150	25	100	55	200	300	18
YZDP-2.5-2	2500	0.25		180	140	80	12	220	168	30	112	60	205	323	22
YZDP-5-2	5000	0.4		220	175	90	14	270	210	40	140	80	220	370	37
YZDP-8-2	8000	0.75		255	179	140	18	315	250	28	125	160	295	490	55
YZDP-10-2	10000	0.85		255	179	140	18	315	250	28	125	160	295	510	61
YZDP-16-2	16000	1.5		290	224	170	20	350	305	35	165	135	380	550	94
YZDP-20-2	20000	1.8		260	150	140	26	344	234	42			320	452	105
YZDP-30-2	30000	2.2		310	170	170	33	400	270	57			365	505
YZDP-1.2-4	1200	0.12	1500	180	126	80	10	220	150	25	100	65	200	300	17
YZDP-2.5-4	2500	0.18		180	140	80	12	220	168	30	112	70	205	330	27
YZDP-5-4	5000	0.25		220	175	108	14	270	210	40	140	80	240	390	42
YZDP-8-4	8000	0.4		255	179	140	18	315	250	28	125	160	295	490	61
YZDP-10-4	10000	0.6		255	179	140	18	315	250	28	125	160	295	510	61
YZDP-16-4	16000	0.75		290	224	170	20	350	305	35	165	135	380	550	107
YZDP-20-4	20000	1.1		290	224	170	20	350	305	34	165	135	380	550	135
YZDP-32-4	32000	1.5		346	178	200	30	445	310	40	115	200	435	540	154
YZDP-50-4	50000	2.2		390	155	220	33	480	315	45	55	225	472	580	212
YZDP-5-6	5000	0.4	1000	220	175	120	14	270	210	30	140	85	270	380	44
YZDP-8-6	8000	0.55		220	175	120	14	270	210	30	140	85	270	396	65
YZDP-10-6	10000	0.75		255	179	140	18	315	250	28	125	160	295	475	79
YZDP-15-6	15000	1.0		255	179	140	18	315	250	28	125	160	295	490	85
YZDP-18-6	18000	1.5		290	224	170	20	350	305	35	165	135	380	530	117
YZDP-20-6	20000	1.5		290	224	170	20	350	305	35	165	135	380	530	128
YZDP-25-6	25000	1.8		290	224	170	20	350	305	35	165	135	380	550	140
YZDP-30-6	30000	2.2		346	178	200	30	445	310	40	115	200	435	530	182
YZDP-40-6	40000	3.0		346	178	200	30	445	310	43	111	200	435	580	204
YZDP-50-6	50000	3.7		390	155	220	33	480	315	45	55	225	472	580	253
YZDP-75-6	75000	5.5		380	250	220	45	480	350	45			465	730	390
YZDP-100-6	100000	7.5		440	280	240	52	570	410	47			500	800	460
YZDP-10-8	10000	0.75	750	310	170	160	33	370	240	35			350	540	135
YZDP-20-8	20000	1.5		350	220	200	39	450	313	40			425	600	242
YZDP-30-8	30000	2.2		380	250	220	45	480	350	45			465	670	354
