产品详情

　　简介：

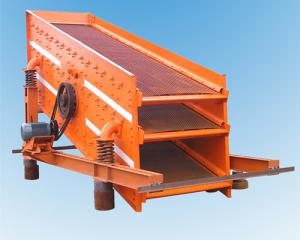

　　YK型块偏心圆振动筛是一种常用的简便型矿用直线型振动筛，因其筛箱运动轨迹为圆，故称呼为圆振动筛。该系列振动筛多为一层筛分，亦可以使用双层筛分，具有处理量大，维护成本低，安装使用简单等特点，适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。

　　特点：

　　(1) 振动强度高、生产能力大、筛分效率高;

　　(2) 细粒级有机会向料层下部移动，并通过筛孔排出;

　　(3) 卡在筛孔中的物料可以跳出，防止筛孔堵塞;

　　(4) 设备维修保养方便，使用周期及整机使用寿命长;

　　(5) 采用十字轴万向节传动轴或橡胶联轴节等柔性联接，运转平稳;

　　(6) 该筛机结构简单，有利于提高设备的制造工艺水平和装配精度;

　　(7) 可以变化筛面倾角，从而改变物料沿筛面的运动速度，提高筛子的处理量;

　　(8) 激振器采用块偏心形式，不仅使激振器偏心质量单重激振力增大，而且激振力可随机调控，便于模块化设计和使用。

　　工作原理：

　　YK圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上，并由电动机通过联轴器带动旋转，产生离心惯性力，迫使筛箱振动。YK型块偏心圆振动筛是单质量弹性系统，电动机经弹性联轴器，使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。

　　注：该系列矿用振动筛是一种较轻型的筛分设备，和YA系列圆振动筛相比较具有结果简单，造价低，可维护性强等优点。

　　技术参数：

型号	筛网层数	筛网面积 (m2)	筛孔尺寸 (mm)	大进料尺寸 (mm)	处理能力 (m3/h)	振动功率 (r/min)	双振幅 (mm)	电机功率 (kw)	筛面倾角 (度)	筛面规格 (mm)	参考重量 (kg)	外形尺寸 (长×宽×高) (mm)
2YK1225	2	6	4-50	400	8-60	800-970	8	5.5	20	1200×2500	3500	3040×1840×800
3YK1225	3	9	4-50	400	10-70	800-970	8	5.5	20	1200×2500	3850	3040×1840×1200
2YK1230	2	7.2	4-50	400	12-78	800-970	8	7.5	20	1200×3000	4200	3390×1900×800
3YK1230	3	10.8	4-50	400	13-80	800-970	8	7.5	20	1200×3000	4600	3537×1900×1200
2YK1237	2	8.88	4-50	400	15-86	800-970	8	7.5	20	1200×3700	4600	4090×1900×800
3YK1237	3	13.22	4-50	400	16-90	800-970	8	7.5	20	1200×3700	5200	4400×1950×1200
2YK1535	2	10.5	5-50	400	20-125	800-970	8	11	20	1500×3500	5890	4552×2250×900
3YK1535	3	15.75	5-50	400	21-125	800-970	8	11	20	1500×3500	6700	4552×2250×1600
2YK1545	2	13.5	5-50	400	22-150	800-970	8	15	20	1500×4500	6330	5400×2250×1600
3YK1545	3	20.25	5-50	400	22-150	800-970	8	15	20	1500×4500	6800	5400×2250×1700
2YK1548	2	14.4	5-50	400	22.5-162	800-970	8	15	20	1500×4800	6980	5300×2200×860
3YK1548	3	21.6	5-50	400	22.5-162	800-970	8	15	20	1500×4800	7600	5752×2200×1600
2YK1848	2	17.28	5-80	400	25-206	750	11	15	20	1800×4800	9080	6140×2470×1380
3YK1848	3	25.92	5-80	400	32-276	800-970	8	18.5	20	1800×4800	9600	6140×2710×1780
2YK1854	2	19.44	5-80	400	32-312	800-970	8	18.5	20	1800×5400	10150	6500×2600×1300
3YK1854	3	29.16	5-80	400	32-312	800-970	8	22	20	1800×5400	10840	6960×2600×1630
2YK2160	2	25.2	5-100	400	50-475	970	8	30	20	2100×6000	11780	7300×2950×2000
3YK2160	3	37.8	5-100	400	50-475	970	8	30	20	2100×6000	12800	7300×2950×2000
2YK2460	2	28.8	5-100	400	65-550	970	8	37	20	2400×6000	15600	7450×3230×1500
3YK2460	3	43.2	5-100	400	70-620	970	8	37	20	2400×6000	17600	7450×3230×1910
