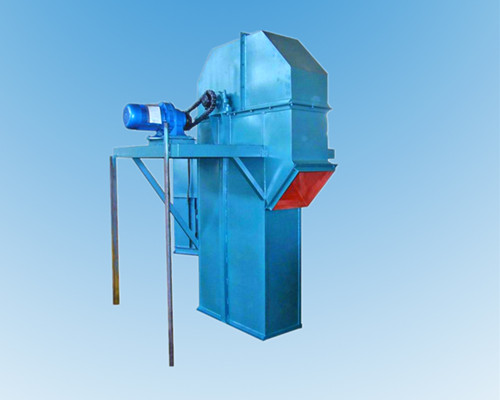

TH型、HL型斗式提升机

　　概述

　　TH、HL型环链斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料，如粮食、煤、水泥、碎矿石等，输送高度高40m，其特点为：结构简单、运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链轮轮缘经特殊处理寿命长，下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250℃。TH型按JB3926－85《垂直斗式提升机》标准设计制造，应优先运用，除连接尺寸外，HL斗式提升机的链条、链轮、张紧装置与TH型相同。

　　技术参数

　　TH、HL型斗式提升机技术参数

　　注：1、表中斗容为计算斗容，输送量按填充系数0.6计算得出。

　　2、TH型斗提机料斗用途：zh-中深斗：输送湿粘性物料，如糖、湿细沙等。

　　sh-深斗：输送量的粉状至小块状物料，如水泥、砂、煤等。

　　3、HL型斗提机料斗的用途：Q-浅圆底料斗：输送潮湿、易结块、难抛出的物料、如湿沙、湿煤等。

　　S-深圆底料斗：输送干燥的、松散的、易抛出的物料，如水泥、煤块、碎石等。

　　4、张紧力计算：G=40+0.232Q*H式中：Q输送量(t/h)H-提升高度（mm)G-张紧力（kg）

　　TH系列斗式提升机产品概述：

　　TH系列斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料，物料温度在250℃以下。

　　TH系列斗式提升机主要特点：

　　1.维护方便，寿命长。机壳钢板加厚、刚性好。

　　2.输送物料的温度高可达250℃。提升高度运行平稳可靠，噪音小，维护方便。

　　3.中节机壳具有单通道和双通道两种形式。改进机型的提升输送量比普通机型提高30%以上。

　　4.提升机环链采用低合金钢锻造，并经渗碳淬火处理，具有**的抗拉强度和耐磨性能。

　　TH型斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。牵引件用**合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。

　　TH系列斗式提升机备有二种料斗：ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。

　　TH系列斗式提升机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑、重量轻、而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。本机大输送量365m3/h，大提升高度为50m。

　　斗式提升机的型号选用：

　　作为常用的提升设备，斗式提升机的选用受很多方面因素的制约，选错型号会给使用方带来不尽的麻烦。一般决定斗式提升机选型取决于以下几个要素：1.物料的形态：物料是粉状还是颗粒状还是小块状。2.物料的物理性质：物料有没有吸附性或者粘稠度，是否含水。3.物料的比重：一般斗式提升机参数都是针对堆积比重在1.6以下的物料设计和计算的，太大的物料比重需要进行牵引力和传动部分抗拉强度的计算。4.单位时间内的输送量。

　　一般来说，物料的形态直接决定物料的卸料方式，常用规律为粉状物料采用离心抛射卸料、块状物料采用重力卸料，而卸料方式的不同决定斗式提升机采用的料斗形式的不同，离心抛射卸料多采用浅斗和弧形斗，而重力卸料需采用深斗。斗提机所采用料斗的类型不同则单位时间内提升的物料输送量是不一样的。斗式提升机终的输送量是取决于料斗形式、斗速、物料比重、物料性质、料斗数量的一个综合参数。选型过程如下：物料比重→传动方式（斗提型号）→物料性质→卸料方式→料斗形式→该系列斗式提升机的提升量→确定机型。
