简介

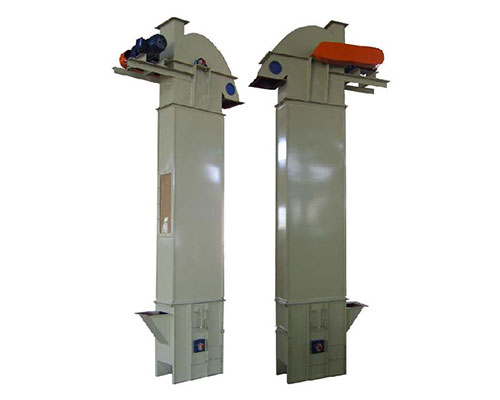

　　斗式提升机适用于低处往高处提升，供应物料通过振动台投入料斗后机器自动连续运转向上运送。根据传送量可调节传送速度，并随需选择提升高度，料斗为自行设计制造，PP无毒料斗使该型斗式提升机使用更加广泛，所有尺寸均按照实际需要设计制造，为配套立式包装机，电脑计量机设计，适用于食品、医药、化学工业品、螺丝、螺帽等产品的提升上料，可通过包装机的信号识别来控制机器的自动停启。

　　斗式提升机是利用均匀固接于无端牵引构件上的一系列料斗，竖向提升物料的连续输送机械。分为环链、板链和皮带三种。

　　工作原理

　　工作原理：料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转，斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。斗式提升机一般都装有机壳，以防止斗式提升机中粉尘飞扬。

　　斗式提升机：适用于低处往高处提升，供应物料通过振动台投入料斗后机器自动连续运转向上运送。

　　主要构件

　　斗式提升机由壳体、牵引件(输送链)、料斗、驱动轮(头轮)、改向轮(尾轮)、张紧装置、导向装置、加料口(入料口)和卸料口(出料口)。

　　料斗

　　a、圆柱形斗：深斗、斗口呈65&ordm；倾斜，深度大，用于干燥，流动性好，很好地撒落的粒状物料的输送。

　　浅料斗：口呈45&ordm；倾斜，深度小，用于潮湿的和流动性的粒状物料。

　　【深料斗：深斗一般物料比较干燥流动性好。】

　　【三角形料斗：物料一般是定向自流式卸料。】

　　b、尖角形斗：其侧壁延伸到底板外，成为挡边，卸料时，物料可沿一个斗的挡边和底板所形成的槽卸止，适用于粘稠性大和沉重的块状物料运送。

　　牵引构件

　　(a)橡胶带：用螺钉和弹性垫片固接在带子口，带比斗宽35~40mm，一般胶带输送温度不超过60℃的物料，耐热胶带可以输送达到150℃的物料。

　　(b)链条：单链条固接在料斗后壁上；双链与料斗两侧相连。链式提升机当料斗宽度为160~250mm时采用单链，当料斗为320~630mm时采用双链，主要缺点是链节之间磨损大，增加检修次数。

　　链轮

　　斗式提升机上的传动链轮。链轮用以与节链环或缆索上节距准确的块体相啮合，是一种实心或带辐条的齿轮，与滚子链啮合以传递运动。

　　链轮的齿形的设计：链轮齿形必须保证链节能平稳自如地进入和退出啮合，尽量减少啮合时的链节的冲击和接触应力，而且要易于加工。链轮材料应保证轮齿有足够的强度和耐磨性，故链轮齿面一般都经过热处理，使之达到一定硬度。

　　主要特点

　　1.驱动功率小，采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象，因此无效功率少。

　　2.提升范围广，这类提升机对物料的种类、特性要求少，不但能提升一般粉状、小颗粒状物料，而且可提升磨琢性较大的物料.密封性好，环境污染少。

　　3.运行可靠性好，**的设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过2万小时。提升高度高.提升机运行平稳，因此可达到较高的提升高度。

　　4.使用寿命长，提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落，减少了机械磨损。

　　操作方法

　　安装要求

　　1、斗式提升机必须牢固地安装在坚固的砼基础上。砼基础的表面应平整，并呈水平状态，保证斗式提升机

　　安装后达到垂直要求。

　　高度较高的斗式提升机在其中部机壳和上部机壳的适当位置应与其相临的建筑物(如料仓、车间等)连在一起以增加其稳定性。安装时先安装下部部件，固定地脚螺栓，然后安装中部机壳，后安上部机壳。机壳安装成功，校正垂直度。在全高上下用铅直线测量，误差应小于10mm。上下轴应平行，其轴心线应在同一平面内。

　　高度较低的斗式提升机安装时，可以在地平面把上、中、下机壳全部连接并较正好，然后整体吊直固定在砼基础上。

　　2、机壳安装好后，安装链条及料斗。料斗链接用的U型螺丝，既是链条接头，又是料斗的固定件。U型螺丝的螺母一定要扭紧并可靠防松。

　　3、链条及料斗安装好以后，进行适当张紧。

　　4、给减速机及轴承座分别添加适当数量的机油和黄油。减速机用工业齿轮油润滑。轴承座内用钙基或钠基黄油均可以。

　　5、试运转，安装完成后即应进行空车试运转。空运转应注意：不能倒转，不能有磕碰现象。空运转不小于2小时，不应有过热现象，轴承温升不超过250C，减速机温升不超过300C。空运转2小时后，一切正常即可进行负荷试车。带负荷试车时喂料应均匀，防止喂料过多，堵塞下部造成"闷车"。

　　维护事项

　　1、斗式提升机应空负荷开车。所以每次停机前应排尽所有料斗内的物料，然后再停车。

　　2、不能倒转。倒转即可能发生链条脱轨现象，排除脱轨故障很麻烦。

　　3、均匀喂料。禁止突然增大喂料量。喂料量不能超过提升机的输送能力。否则容易造成底部的物料堆积严重时发生"闷车"事故。

　　4、及时适量补充润滑油。

　　5、链条和料斗严重磨损或损坏时应及时更换。

　　安全规程

　　1、提升机由指定人员进行维护和管理，电源开关箱的钥匙由指定人员管理。

　　2、提升机必须有卷扬限制器和行程限位器，限制器应使滑轮在提升到距离卷筒或滑轮300mm以前时能自动停止。

　　3、提升机应有大负荷标志，在提升、降落时重量不许超负荷(1T)。

　　4、送电后，检查卷扬限制器、行程限位器、联锁开关等安全装置，动作灵敏可靠，并进行试吊。

　　5、起吊、降落前，鸣铃示警后，方可开车。

　　6、提升机决对不允许载人上、下。

　　7、工作完后，提升机吊盘应落地，然后切断电源，关好上下护栏门。

　　8、经常保持提升机周围环境卫生。

　　基本要求

　　1、提升机应符合JC460.1和本标准要求，并按照经规定程序批准的设计图样和技术文件制造、安装和使用本标准，图样和技术文件未规定的技术要求，按建材机械、机电行业等有关通用标准执行.

　　2、图样上未注公差尺寸的极限偏差应符合GB1804的规定，其中机械加工表面为tTl3级；焊接件非机械加工表面为ITl6级；模锻件非机械加工表面为ITl5级制造.

　　3、焊接件应符合建材机械焊接的有关的规定.

　　4、灰铁铸件应符合GB9439的规定.

　　5、锻件不得有夹层、折叠、裂纹、缎伤、结疤、夹渣等缺陷.

　　6、提升机应设置料位计、速度监测器和胶带防跑偏装置.

　　适当改装

　　斗式提升机作为一种应用极为广泛的垂直输送设备，已经广泛应用于粮食、饲料及种子加工业。但是在使用中也出现了一些问题，为使其工作性能和可靠性增强，对其进行了改进。

　　1.在斗式提升机的机头部装有防逆转装置。在斗式提升机工作中动力突然中断时，反转对于斗式提升机是很危险的。斗式提升机在提升过程中，其一侧是盛满物料的上行畚斗，另一侧是卸完物料的下行空畚斗。动力中断后，斗式提升机由于重力作用必发生逆转。物料随着畚斗的反转被卸到斗式提升机的底部，直至堆满后卡住畚斗。由于反转是一个加速的运动，而后又被突然卡住，很容易扯掉畚斗，使皮带损坏，甚至断裂。另外斗式提升机底部堆满物料，也使斗式提升机无法启动。防逆转可采用棘轮机构。

　　2.在斗式提升机头部和底部应设有吸风管和通风口，以保证斗式提升机在卸料和进料过程中不会形成负压和粉尘外溢。一台制作精良的输送设备，它的密封必须可靠。但良好的密封在物料卸料和进料过程中就必然会产生压力差，造成进料和卸料困难。通风口使斗式提升机内部压力与外界压力基本相等。适当的吸风避免粉尘从通风处溢出，避免浪费和清洁环境。

　　选用须知

　　常见分类

　　斗式提升机作为一种常用的提升设备，在得到广泛的应用的同时，根据不同行业的要求不同也有着非常清楚的分类，其按照传动结构可以分为：

　　1、TD系列斗式提升机

　　其规格有TD100(不常用)、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型号，其中TD160、TD250、TD315等型号为普遍采用型号

　　2、TH系列斗式提升机

　　TH系列斗式提升机是一种常用的提升设备，该系列斗式提升机采用锻造环链作为传动部分，具有很强的机械强度，主要用于提升机粉体和小颗粒及小块状物料，区别于TD系列斗式提升机，其提升量更大、运转效率更高。其常用于较大比重的物料的提升。

　　3、NE系列板链斗式提升机

　　NE系列板链斗式提升机是一种新型的斗式提升机，其采用板链传动，区别于老型号TB系列板链斗式提升机，其命名方式采用提升量而命名而非斗宽。如NE150指的是提升量为150吨一小时而不是斗宽150。NE系列斗式提升机有着很高的提升机效率，根据提升速度不同还分有NSE型号及高速板链斗式提升机。

　　4、TB系列斗式提升机

　　TB系列斗式提升机是一种较老型号的斗式提升机，其传动部分采用板链传动，现已经被相应NE系列斗式提升机产品替代。

　　5、TG系列斗式提升机

　　TG系列斗式提升机是一种加强型胶带斗式提升机，其区别于TD系列斗式提升机，TG系列斗式提升机采用钢丝胶带作为传动带，其具有更强的传动能力。该系列斗式提升机多被应用于粮食输送上，又被长称呼为粮食专用斗式提升机。

　　6、其它型号斗式提升机

　　常见的斗式提升机型号还有HL系列环链斗式提升机、GTD系列斗式提升机、GTH系列斗式提升机等，其均为上型号的不同叫法和演变形式。

　　注意事项

　　斗式提升机用来垂直提升经过破碎机的石灰石、煤、石膏、熟料、干粘土等块粒状物料以及生料、水泥、煤粉等粉状物料。根据料斗运行速度的快慢不同，斗式提升机可分为：离心式卸料、重力式卸料和混合式卸料等三种形式。离心式卸料的斗速较快，适用于输送粉状、粒状、小块状等磨琢性小的物料；重力式卸料的斗速较慢，适用于输送块状的，比重较大的，磨琢性大的物料，如石灰石、熟料等。斗式提升机的牵引构件有环链、板链和胶带等几种。环链的结构和制造比较简单，与料斗的连接也很牢固，输送磨琢性大的物料时，链条的磨损较小，但其自重较大。板链结构比较牢固，自重较轻，适用于提升量大的提升机，但铰接接头易被磨损，胶带的结构比较简单，但不适宜输送磨琢性大的物料，普通胶带物料温度不超过60°C，夹钢绳胶带允许物料温度达80°C，耐热胶带允许物料温度达120°C，环链、板链输送物料的温度可达250°C。

　　型号选用

　　作为常用的提升设备，斗式提升机的选用受很多方面因素的制约，选错型号会给使用方带来不尽的麻烦。一般斗式提升机类型的选型取决于以下几个要素：

　　1、物料的形态：物料是粉状还是颗粒状还是小块状。

　　2、物料的物理性质：物料有没有吸附性或者粘稠度，是否含水。

　　3、物料的比重：一般斗式提升机参数都是针对堆积比重在1.6以下的物料设计和计算的，太大的物料比重需要进行牵引力和传动部分抗拉强度的计算。

　　4、单位时间内的输送量。

　　一般来说，物料的形态直接决定物料的卸料方式，常用规律为粉状物料采用离心抛射卸料、块状物料采用重力卸料，而卸料方式的不同决定斗式提升机采用的料斗形式的不同，离心抛射卸料多采用浅斗和弧形斗，而重力卸料需采用深斗。斗提机所采用料斗的类型不同则单位时间内提升的物料输送量是不一样的。斗式提升机终的输送量是取决于料斗形式、斗速、物料比重、物料性质、料斗数量的一个综合参数。选型过程如下：物料比重→传动方式(斗提型号)→物料性质→卸料方式→料斗形式→该系列斗式提升机的提升量→确定机型。

　　常见故障

　　斗式提升机包括皮带斗式提升机，板链斗式提升机，链条斗式提升机等几种，是农产品加工厂和粮食局等广泛使用的一种垂直提升设备，具有提升高度大，提升稳定，占地面积小和良好的密封性等优点，适合提运粉状和小块状物料。

　　以下是该设备在使用过程中的几种常见故障

　　料斗带打滑

　　(1)斗式提升机是利用料斗带与头轮传动轴间的摩擦力矩来进行升运物料的，叵料斗带张力不够，将导致料斗带打滑。这时，应立即停机，调节张紧装置以拉紧料斗带。若张紧装置不能使料斗带完全张紧，说明张紧装置的行程太短，应重新调节。

　　正确的解决方法是：解开料斗带接头，使底轮上的张紧装置调至高位置，将料斗带由提升机机头放入，穿过头轮和底轮，并**尾连接好，使料斗带处于将张紧而未张紧的状态。然后使张紧装置完全张紧。此时张紧装置的调节螺杆尚未利用的张紧行程不应小于全行程的50%。

　　(2)提升机超载提升机超载时，阻力矩增大，导致料斗带打滑。此时应减小物料的喂入量，并力求喂料均匀。若减小喂入量后，仍不能改善打滑，则可能是机坐内物料堆积太多或料斗被导师物卡住，应停机检查，排除故障。

　　(3)头轮传动轴和料斗带内表面过于光滑头轮传动轴和料斗带内表面过于光滑，使两者间的摩擦力减小，导致料斗带打滑。这时，可在传动轴和料斗带内表面涂一层胶，以增大摩擦力。

　　(4)头轮和底轮轴承转动不灵头轮和底轮轴承转动不灵，阻力矩增大，引起料斗带打滑。这时可拆洗加油或更换轴承。

　　料斗带跑偏

　　(1)头轮和底轮传动轴安装不正头轮和底轮传动轴安装不正主要体现在以下几个方面：一是头轮和底轮的传动轴在同一垂直平面内且不平行；二是两传动轴都安装在水平位置且不在同一垂直平面内；三是两传动轴平行，在同一垂直平面内且不水平。这时，料斗带跑偏，易引起料斗与机筒的撞击、料斗带的撕裂。应立即停机，排除故障。做到头轮和底轮的传动轴安装在同一垂直平面内，而且都在水平位置上，整机中心线在1000mm高度上垂直偏差不超过2mm，积累偏差不超过8mm。

　　(2)料斗带接头不正料斗带接头不正是指料斗带结合后，料斗带边缘线不在同一直线上。工作时，料斗带一边紧一边松，使料斗带向紧边侧向移动，产生跑偏，造成料斗盛料不充分，卸料不彻底，回料增多，生产率下降，严重时造成料斗带卡边、撕裂。这时应停机，修正接头并接好。

　　回料过多

　　提升机回料是指物料在卸料位置没有完全卸出机外，而有部分物料回到提升机机座内的现象。在提升作业中，若提升机回料太多，势必降低生产效率，增大动力消耗和物料的破碎率。造成回料多的原因有以下几点：(1)料斗运行速度过快提升机提升不同的物料，料斗运行的速度有别：一般提升干燥的粉料和粒料时，速度约为1~2m/s；提升块状物料时，速度为0.4~0.6m/s；提升潮湿的粉料和粒料时，速度为0.6~0.8m/s。速度过大，卸料提前，造成回料。这时应根据提升的物料，适当降低料斗的速度，避免回料。

　　(2)机头出口的卸料舌板安装不合适，舌板距料斗卸料位置太远，会造成回料。应及时的调整舌板位置，避免回料。

　　料斗脱落

　　料斗脱落是指在生产中，料斗从料斗带上掉落的现象。料斗掉落时，会产生异常的响声，要及时的停机检查，否则，将导致更多的料斗变形、脱落；在连接料斗的位置，料斗带撕裂。产生料斗脱落的原因主要有：

　　(1)进料过多进料过多，造成物料在机座内的堆积，升运阻力增大，料斗运行不畅，是产生料斗脱落、变形的直接原因。此时应立即停机，抽出机座下插板，排出机座内的积存物，更换新料斗，再开车生产。这时减小喂入量，并力求均匀。

　　(2)进料口位置太低，一般提升机在生产时，料斗自行盛取从进料口进来的物料。若进料口位置太低，将导致料斗来不及盛取物料，而物料大部分进入机座，造成料斗舀取物料。而物料为块状，就很容易引起料斗变形、脱落。这时，应将进料口位置调至底轮中心线以上。

　　(3)料斗材质不好，强度有限料斗式提升机的承载部件，对它的材料有着较高的要求，安装时应尽量选配强度好的材料。一般，料斗用普通钢板或镀锌板材焊合或冲压而成，其边缘采用折边或卷入铅丝以增强料斗的强度。

　　(4)开机时没有清除机座内的积存物在生产中，经常会遇到突然停电或其它原因而停机的现象，若再开机时，没有清除机座内的积存物，就易引起料斗受冲击太大而断裂脱落。因此，在停机和开机之间，必须清除机座内的积存物料屑，避免料斗脱落。另外，定期检查料斗与料斗带连接是否牢固，发现螺钉松动、脱落和料斗歪斜、破损等现象时，应及时检修或更换，以防更大的事故发生。

　　料斗带撕裂

　　提升机料斗带通常为帆布带，有时也采用胶带和链条。在各种故障的综合作用下，帆布带和胶带容易产生撕裂，这是严重的故障之一。一般料斗带跑偏和料斗的脱落过程容易引起料斗的撕裂。应及时全面的查清原因，排除故障。另外，物料中混入带尖棱的异物，也会将料斗带划裂。因此，生产中，应在进料口装钢丝网或吸铁石，严防大块异物落入机座。
